> L C Audio, Denmark > Amplifier Modules > The End Millennium XP Module/Ch
The End Millennium XP Module/Ch


제조사 L C Audio, Denmark
상품코드 ap0204
판매단위
판매가 250,000
주문수량
EA
재고 무제한
바로 구입 장바구니에 담기 위시리스트에 넣기


상세 정보

    Millennium XP





Non-feedback 파워앰프의 혁명! 모듈로나 Kit품으로 또는 완성품으로 두가지 타입으로 선택하실 수 있습니다.



*** 주의사항: 본 유닛은 제조시 엄격히 테스트 된 제품입니다. 제작 및 설치과정에서 생긴 어떠한 이유의 문제에 대해서도 당사는 책임을지지 않습니다.



참고 메뉴얼:  여기를 클릭하세요





    Click to enlarge photo



Millennium XP는 매우 뛰어난 음질을 가진 A/B급 파워앰프이며 또한 이상적은 소비전력의 제품이다. Millennium XP는 최고급 부품들로 만들어진다: SANKEN Ring Emitter 출력석, Through Hole Pated 회로판, 메탈필름파워저항과 Vertical Crystal 'Z' transitor등등... 이 모든 부품은 Non-feelback회로를 구성하데 필요한 부품들이다.(선택사양인 DC Servo는 제외).

Kit에 사용되는 단자는 Nertrik과 WBT이다. 입력신호는 밸런스와 언밸런스 모두 가능하다. XP는 어떤 프리앰프와도 상성이 잘 맞으며 진공관 앰프와도 잘 매칭(이 경우 저항 한개 변경)이 된다.




고품격 음질의 배경에는 XP나 타 고가의 앰프에만 적용되는 특별한 앰프기술력이 숨어있다. 이를 설명하기 위해서는 일반 보통의 앰프를 살펴보아야한다. 보통의 앰프에서 신호는 몇단계를 거쳐 약 천배전후의 증폭을 하게된다. 이 증폭 과정에서 비선형적인 증폭 성분과 Time Delay 요소가 포함이 될 수 밖에 없다. 이러한 증폭단계에서 왜곡을 줄이기 위해 출력신호는 다시 입력단으로 돌려져 입력신호와 비교키시고 거기서 차이가 발견되면 다시 수정되어 역상의 수정신호가 입력단을 통해 보내진다.

이론적으로 이것은 완벽한 증폭기술이지만 신제로는 몇가지 문제점이 있다.



입력신호는 이미 지나간 수 Microsecond전의 출력신호와 비교되고 수정된다. 따라서 비교되는 신호는 이미 동일한 시간대의 신호가 아니다. 당연히 너무 늑어진 신호이기 때문에 출력전 완벽히 비교 보상될 수가 없다. 신호는 비선형 증폭단계에서 변조되고 이 변조된 신호는 다시 Feedback 루프를 통해 걸러진다. 이러한 모든 과정에서 해상도는 떨어지고 부하에 따라 음질이 변화되고 경질의 차가운 소리로 바뀌어 버린다. 그결과 대부분의 일제 앰프들이 이러한 종류의 소리를 만들게 되는 이유인 것이다. 왜냐하면 그들은 흔히 낮은 THD를 얻기 위해서 과도한 량의 Feedback을 걸기 때문이다. Feedback은 저주파수대역에서 높다 왜냐하면 Time delay가 신호에 적게 영향을 미치기 때문이다. 따라서 앰프의 소리는 저주파수 대역에 비해서 고주파수 대역에서는 달라진다.



Millennium XP에서 각 단계는 적정 출력 Level에 이르기까지 신호만 증폭한다. 게인은 일정하고 비선형 성분은 배제되는데 이는 고품격 메탈필름저항인 초저왜곡저항(Vishy MELF)이 Emitter의 비선형성을 대체하기 때문이다. 그 결과 Feedback 신호가 없어지고 신호는 중간에 왜곡 변형됨이 없이 강한 힘을 가지고 그대로 출력쪽에 다다르게된다. 앰프에서 나오는 소리는



전세계에 여러 형태로 6000대 이상의 Millennium 앰프가 만들어 졌으며 또한 제품의 성능과 내구성을 확인시켜주었다. 이가격에서 이러한 성능의 앰프는 결코 만들어낼 수 없을 것이다.



대부분의 기존의 아날로크 파워앰프가 그렇듯이 Millennium XP도 어더한 음량에서도 넓고 트인 사운드 스테이지를 우지하기 위해서 대용량의 콘덴서 Bank를 필요로 한다. Millennium XP Kit에는 120,000uF의 Chemicon(이전에는 스프라그) 저임피던스 콘덴서가 사용된다. 실제 이용량이면 돌입전류시 메인휴즈를 보호해야할 목적으로 Soft Start회로가 필요할 정도로 대용량이다. 따라서 Millennium XP Kit에는 Soft Start가 기본적으로 포함된다.

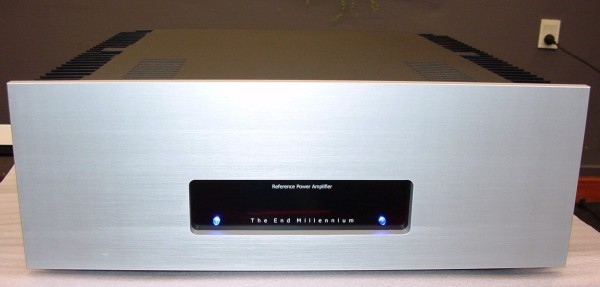

Millennium XP Kit에는 케이스도 포함된다(위 그림 참조). 전면 패널은 헤어라인 및 아노다이징 처리된 10mm 두께의 알미늄 제품이다.






모듈은 덴마크에서 생산되어 테스트 된 것들이다. Millennium XP 모듈 한 개로 2 ohm에서 350W RMS출력을 8 ohm에서 120W RMS 출력을 낼 수 있다. 8 ohm 만으로 구동한다면 전원부만 맞춰서 꾸며주면 출력을 180W RMS를 만들어 낼 수 있다.

이 앰프는 +/- 12 ~ 63 Volt DC의 폭넓은 전원으로 구동할 수 있다. 아래 공급전압별 출력 도표 참조. 안정적이고 신뢰성있는 품질의 고품질의 사운드는 이미 유명한 Brüel and Kjaer사와 덴마크국립방송사에서 사용되었습니다.





Millennium XP Technical Features:


4 stage driver chain은 여유있게 저음을 콘트롤합니다.
Vishay MELF 저항은 3차 왜곡을 줄여줍니다.
Gainbuilding은 초저 Capacitance(<2.5pF)의 vertical crystal Z transistors에 의해 얻어진다.





초저 Harmonic distortion에다 Non- feedback loop의 최신 'Ultra Linear Core' voltage amplifier.

2층 폴리프로필렌 콘덴서는 파워서플라이가 고주파수대역에서도 선명도를 유지시켜줌.

기판상을 흐르는 모든 신호는 부드러운 곡선패턴을 흐르게되어 고주파 신호의 특성을 좋게한다.







파워스테이지의 Power supply와 전압증폭단이 분리되어있어 PSU의 대부하가 민감한 전압증폭단에 영향을 미치지 못하게 하였다. DC Servo는 선택사양으로 사용할 수 있다(one point 2nd order). DC Servo는 정전형 스피커에 사용시에만 적용을 권합니다. 그외 일반적인 다이나믹 스피커에서는 DC Servo Option을 사용하지 마시기 바랍니다.

Short Circuit Protection (non current limiting). 이것은 Option으로 선택할 수 있습니다. 과부하가 생기면 신호는 3초간 끊어지고 정상 부하가 확인되면 다시 원상복귀된다. 원래 이 방식은 PA용으로 개발된 방법입니다.





간략화된 회로도는 이 앰프가 얼마나 단순한 회로인가를 보여준다. 신호경로에는 Capacitor를 사용하지 않았고 따라서 DC에서도 Full gain이다. 주파수응답은 DC~500KHz(+0~3dB)까지 리니어하다.



특별한 앰프기술과 사용된 고품질부품은 디테일과 다이나믹을 겸비하면서 투명하고 깨끗한 음질의 세계정상급 앰프임을 말해준다. 출력단쪽에 어떠한 것도 손대지 말 것을 권유한다. 이 경우 음의 초점과중고역의 해상도의 손실을 가져다 줄 수 있기 때문이다.




      Technical Specs.



      (For 120 Watt version with 2 x 33V AC transformer).


      Power Output in 8 Ohms

      120 Watts RMS

      Power Output in 4 Ohms

      240 Watts RMS

      Power Output in 3 Ohms

      300 Watts RMS

      Frequency Response +0-3dB

      DC-500.000 Hz

      Phase Shift @ 20.000Hz

      max. 2 deg.

      THD

      0,0017%

      Peak Current 1 mS

      46 Ampere

      Output Impedance

      150 mOhm

      Damping Factor(50 - 15.000 Hz)

      53

      Equivalent Input Noise

      20 uV RMS

      Signal / Noise Ratio

      min. 110 dBA







Millennium XP 작업정보



Millennium XP Amp Kit부품 전부 한꺼번에 구입할 수도 있지만 Millennium XP 모듈과 일부 부품만 구입하여 다른 버전으로 만들 수도 있다. 트랜스포머나 양질의 Capacitor를 가지고 있다든지 이럴 경우 필요한 부품만 구입할 수도 있다. 또한 모듈을 인클로져에 내장하여 Active 스피커를 만들 수도 있다. 이 경우 히트싱크나 PSU가 들어갈 공간만을 고려하면 될 것이다.


아래 부품은 Millennium XP에 잘 결합될 수 있는 부품 범위입니다.

Main transformer: min. 2 X 12 - max. 2 X 40 Volt AC min 300 VA
AUX transformer: min. 2 X 12 - max. 2 X 42 Volt AC min 30 VA
Electrolytic Caps: min. 2 X 10.000 uF min Voltage according to Main transformer secondary voltage.
Enclosure: 히크싱크주위 공기가 자유롭게 순환될 수 있는 정도면 됨.
Køleplader(?): 트랜스포머 2차전압과 여기에 따른 출력애 따라 결정

Transformer of 2 X:

8 Ohms에서 출력

Heatsink 요구 스펙

Ext. boards

12V AC

15 W

4 K/W

0

15V AC

24 W

2,5 K/W

0

18V AC

36 W

1,7 K/W

0

24V AC

50 W

1,2 K/W

0

27V AC

79 W

0,7 K/W

0

33V AC

128 W

0,5 K/W

0

39V AC

180 W

0,35 K/W

1

24V AC bal.

200 W

0,3 K/W

0

27V AC bal.

300 W

0,2 K/W

0




4 ohm 부하가 걸리면 출력은 2배가되고 따라서 히트싱크도 배가 되어야한다.
